MANUAL TÉCNICO - FIREWALL RULES E NAT - PFSENSE

Código: ITGINF 0018/26 | Classificação: RESTRITO Responsável: João Pedro Toledo Gonçalves | Data: {{DATA_ATUAL}}

1. HISTÓRICO DE REVISÃO

Data Versão Descrição Autor
{{DATA_ATUAL}} 1.0 Criação Inicial João Pedro Toledo Gonçalves

2. OBJETIVO

Definir as regras de permissão de tráfego (Firewall) e redirecionamento de portas (NAT) para garantir a segurança e funcionalidade dos serviços publicados.

3. PRÉ-REQUISITOS

  • Definição precisa das portas de origem e destino (ex: TCP 3389).
  • IP interno do servidor destino fixado (Static Mapping).

4. PASSO A PASSO (EXECUÇÃO)

Etapa 1: Port Forward (Redirecionamento de Entrada)

Use para publicar serviços internos (TS, WebServer, Câmeras) para a internet.

  1. Acesse Firewall > NAT > Port Forward.
  2. Clique em Add.
  3. Preencha:
    • Interface: WAN
    • Protocol: TCP (ou UDP conforme a aplicação).
    • Destination port range: Porta externa (ex: 3389).
    • Redirect target IP: IP interno (ex: 192.168.1.50).
    • Redirect target port: Porta interna (ex: 3389).
    • Filter rule association: Add associated filter rule (Isso cria a regra de firewall automaticamente).

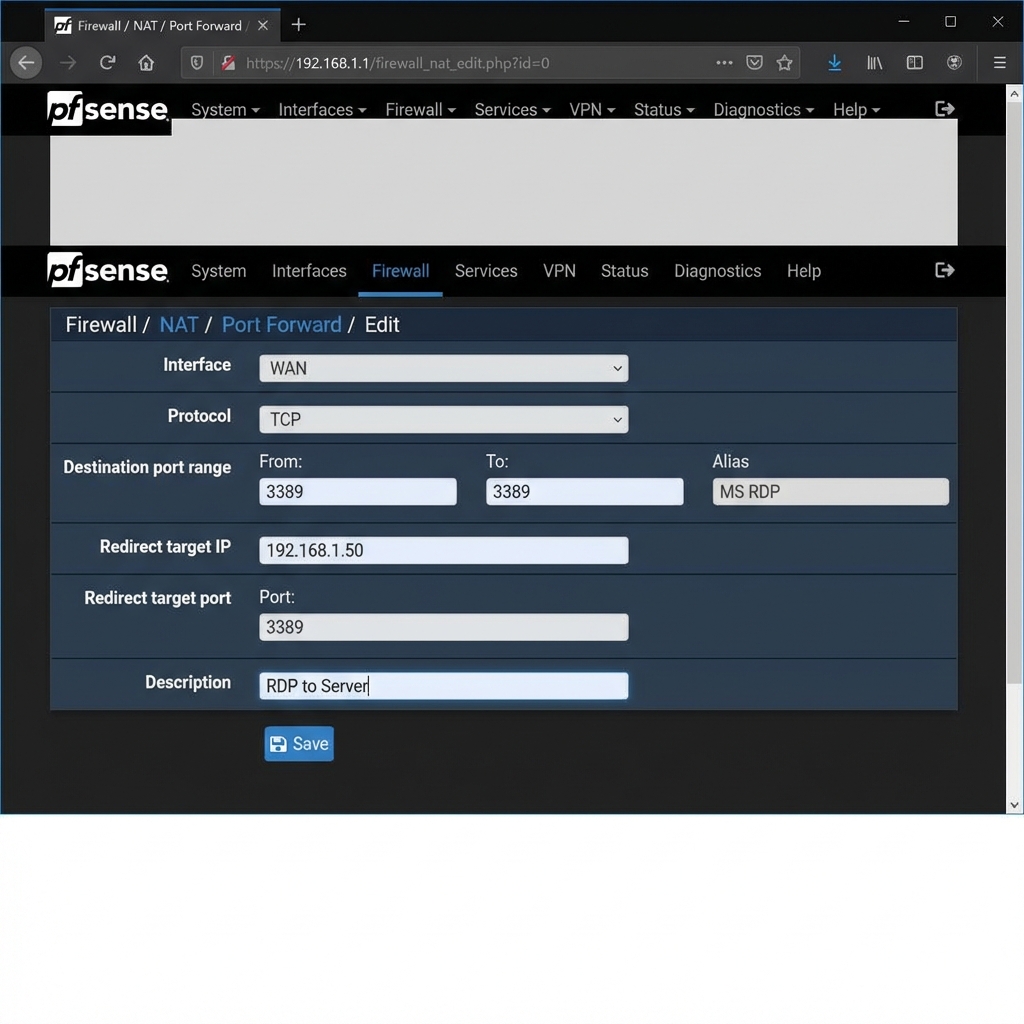

Configuração de NAT Port Forward

  1. Clique em Save e Apply Changes.

Etapa 2: Regras de Firewall (LAN/VLANs)

Por padrão, interfaces OPTx (novas VLANs) bloqueiam tudo. É preciso liberar.

  1. Acesse Firewall > Rules > [INTERFACE].
  2. Clique em Add (Seta para cima para colocar no topo).
  3. Preencha:
    • Action: Pass
    • Source: [INTERFACE] net (ex: LAN net).
    • Destination:
      • Any (Para liberar Internet geral).
      • ! RFC1918 (Alias criado para bloquear acesso a outras VLANs/Redes internas).
  4. Log: Marque Log packets that are handled by this rule se precisar auditar.

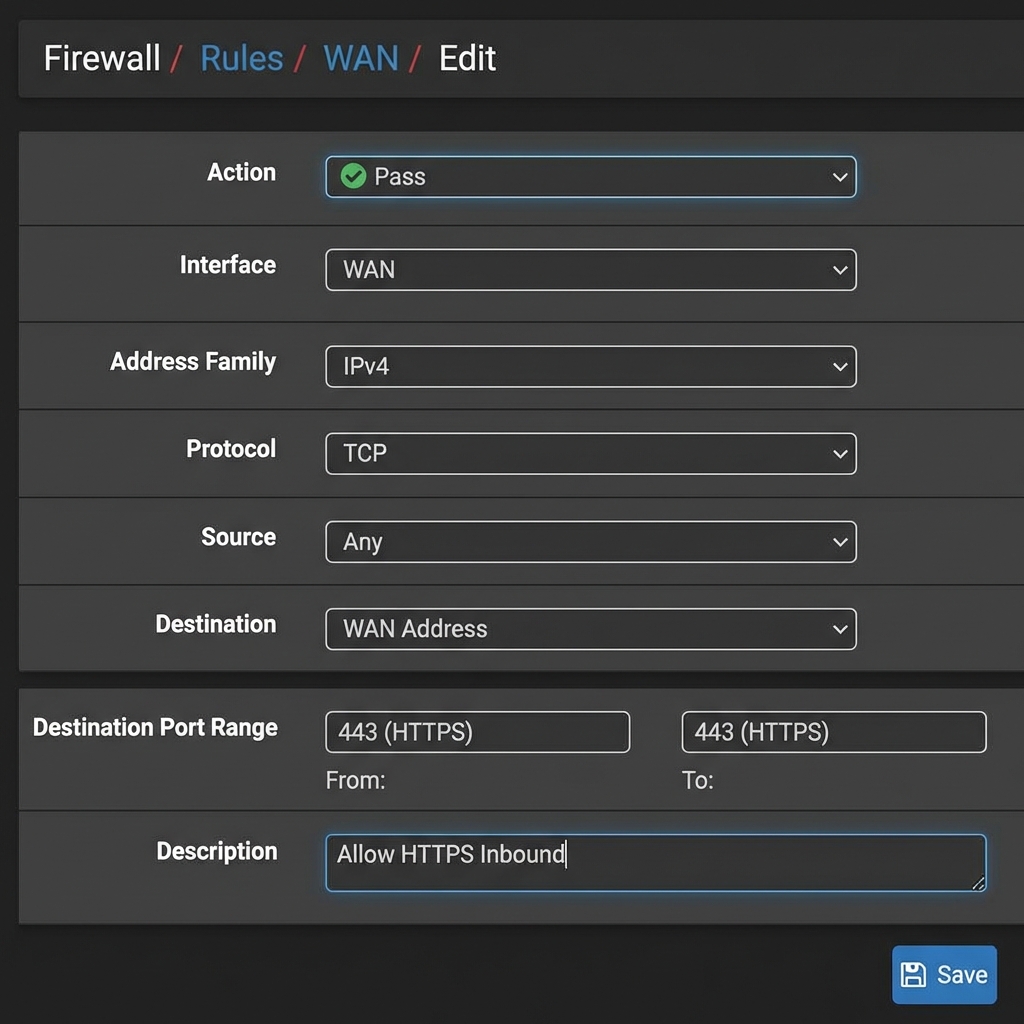

Regra de Firewall

Etapa 3: Outbound NAT (Para VPNs e MultiWAN)

O modo "Hybrid" é essencial para cenários avançados.

  1. Acesse Firewall > NAT > Outbound.
  2. Mude o Mode para Hybrid Outbound NAT rule generation.
  3. Salve.
  4. Crie regras manuais aqui se precisar que uma VLAN saia por um IP específico (ex: SMTP server).

Outbound NAT Híbrido

5. SOLUÇÃO DE PROBLEMAS (TROUBLESHOOTING)

Problema 1: Porta redirecionada (NAT) não abre externamente

  • Causa: ISP com CGNAT ou regra de firewall bloqueando.
  • Solução:
    1. Verifique se o IP da WAN é público (não começa com 100.x, 10.x, 192.168.x).
    2. Verifique se a opção "Block private networks" está desmarcada na interface WAN.
    3. Use o Packet Capture na WAN filtrando pela porta para ver se o pacote chega.

Problema 2: NAT Reflection não funciona (Acesso interno pelo IP externo falha)

  • Solução: Habilite System > Advanced > Firewall & NAT > NAT Reflection mode for port forwards como Pure NAT.

6. DADOS TÉCNICOS

Campo Valor Descrição
NAT Reflection Pure NAT Recomendado
Max Table Entries 400000 Aumente se tiver muitos conexões

7. VALIDAÇÃO FINAL (Definição de Pronto)

  • O serviço publicado é acessível via 4G (externamente)?
  • O computador na LAN navega?
  • O computador na LAN consegue acessar o serviço pelo IP externo (Loopback)?
