MANUAL TÉCNICO - SERVIÇO DHCP E RESERVAS DE IP (STATIC MAPPING)

Código: ITGINF 0020/26 | Classificação: RESTRITO Responsável: João Pedro Toledo Gonçalves | Data: {{DATA_ATUAL}}

1. HISTÓRICO DE REVISÃO

Data Versão Descrição Autor
{{DATA_ATUAL}} 1.0 Criação Inicial João Pedro Toledo Gonçalves

2. OBJETIVO

Padronizar a configuração do servidor DHCP no pfSense, garantindo a distribuição dinâmica de IPs para a rede local e a fixação de endereços (Static Mapping) para dispositivos críticos (Impressoras, APs, Servidores locais em DHCP).

3. PRÉ-REQUISITOS

  • Interface LAN configurada com IP fixo (Static IPv4).
  • Faixa de IP definida para o Pool DHCP (ex: .100 a .200).
  • Endereços MAC dos dispositivos para reserva.

4. PASSO A PASSO (EXECUÇÃO)

Etapa 1: Habilitar o Servidor DHCP

  1. Acesse Services > DHCP Server.
  2. Selecione a aba da interface desejada (ex: LAN ou VLAN_X).
  3. Marque a opção Enable DHCP server on ... interface.
  4. Range: Defina o intervalo de IPs que serão entregues dinamicamente.
    • From: 192.168.1.100 (Deixe espaço no início para servidores/APs).
    • To: 192.168.1.250
  5. DNS Servers (Opcional): Se deixar em branco, o pfSense entrega o próprio IP (recomendado se usar DNS Resolver). Se quiser forçar, coloque 8.8.8.8.
  6. Gateway (Opcional): Deixe em branco para entregar o próprio IP do pfSense (Padrão).

Habilitar DHCP

  1. Clique em Save no final da página.

Etapa 2: Criar Reserva de IP (Static Mapping)

Use para garantir que uma impressora ou relógio de ponto pegue sempre o mesmo IP via DHCP, sem configurar fixo no dispositivo.

  1. Na mesma página do DHCP Server, role até o final.
  2. Clique no botão Add na seção DHCP Static Mappings for this interface.
  3. Preencha os dados:
    • MAC Address: 00:11:22:33:44:55 (Use : ou -).
    • Client Identifier: (Deixe em branco).
    • IP Address: 192.168.1.50 (Deve estar FORA do Range dinâmico definido acima).
    • Hostname: imp-financeiro (Sem espaços).
    • Description: Impressora HP Laserjet 400.
  4. ARP Table Static Entry: (Opcional) Marque para vincular MAC x IP na tabela ARP e aumentar a segurança.

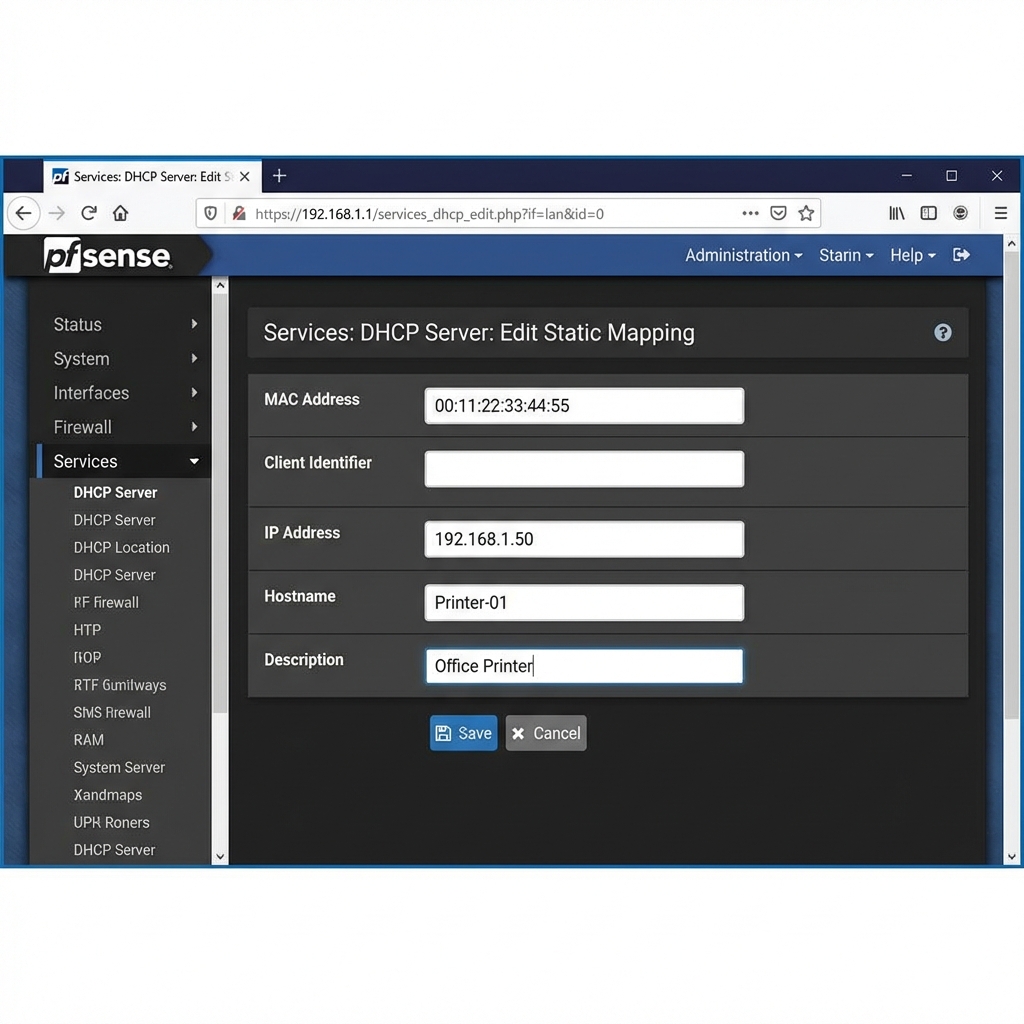

Static Mapping

  1. Clique em Save e Apply Changes.

Etapa 3: Visualizar Leases Atuais

  1. Acesse Status > DHCP Leases.
  2. Aqui você vê todos os dispositivos conectados, seus IPs, MACs e Hostnames.

  3. 🚀 DICA: Você pode clicar no botão + (mais) ao lado de um lease existente para transformá-lo em Static Mapping rapidamente.

5. SOLUÇÃO DE PROBLEMAS (TROUBLESHOOTING)

Problema 1: Dispositivo não pega IP

  • Causa: Range esgotada (Pool exhaustion) ou dispositivo em VLAN errada.
  • Solução: Verifique Status > DHCP Leases se o pool está cheio (Show all configured leases). Aumente a Range se necessário.

Problema 2: Conflito de IP

  • Causa: IP reservado (Static) está DENTRO da Range dinâmica e foi entregue para outro.
  • Solução: Mova todos os IPs estáticos (Reservas) para FORA da Range dinâmica (ex: Range .100-.250, Reservas .10-.99).

Problema 3: Rogue DHCP

  • Sintoma: Máquinas pegando gateway errado (ex: Roteador WiFi doméstico plugado na rede).
  • Solução: Identifique o MAC do "DHCP Server falso" rodando um ipconfig /all na máquina cliente e bloqueie a porta do switch desse MAC. O pfSense não bloqueia DHCP de terceiros na mesma L2, isso é função do Switch (DHCP Snooping).

6. DADOS TÉCNICOS

Campo Valor Descrição
Porta Server 67 UDP Porta do Servidor
Porta Client 68 UDP Porta do Cliente
Log /var/log/dhcpd.log Log do Serviço

7. VALIDAÇÃO FINAL (Definição de Pronto)

  • O serviço está como "Running" no Widget Services?
  • Um PC cliente recebe IP, Máscara, Gateway e DNS corretos?
  • A impressora reservada pega sempre o IP 192.168.1.50?
