MANUAL TÉCNICO - PLANEJAMENTO DE HARDWARE E SIZING - PFSENSE

Código: ITGENG 0019/26 | Classificação: RESTRITO Responsável: João Pedro Toledo Gonçalves | Data: {{DATA_ATUAL}}

1. HISTÓRICO DE REVISÃO

Data	Versão	Descrição	Autor
{{DATA_ATUAL}}	1.0	Criação Inicial	João Pedro Toledo Gonçalves

2. OBJETIVO

Definir as diretrizes de dimensionamento de hardware (Sizing) para implantações do pfSense, cobrindo cenários físicos e virtuais, garantindo performance e estabilidade.

3. PRÉ-REQUISITOS

Liste o que é necessário ANTES de começar.

• Definição do número de usuários e banda de internet.
• Definição dos serviços a serem ativos (VPN, IDS/IPS, Proxy).
• Escolha da plataforma (Físico vs Virtual).

4. PASSO A PASSO (EXECUÇÃO)

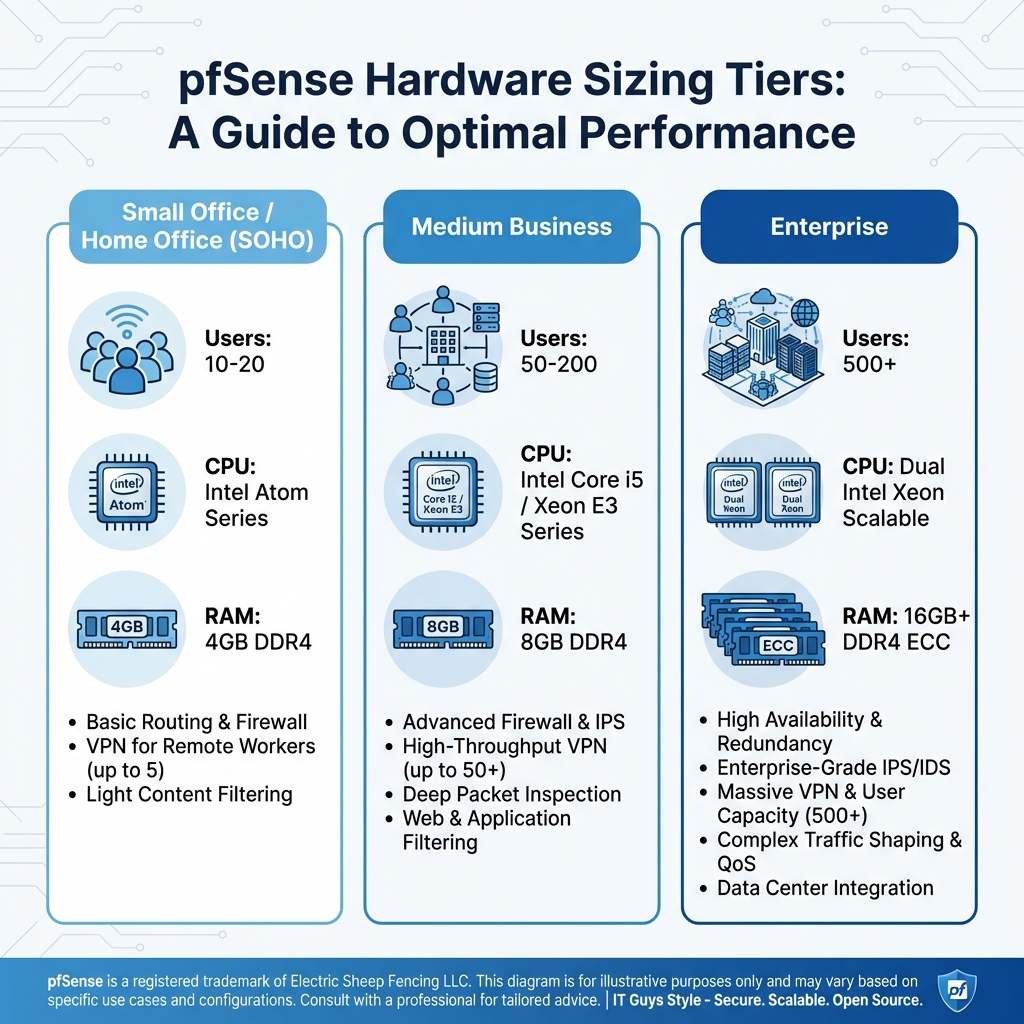

Etapa 1: Dimensionamento por Cenário (Sizing)

A escolha do hardware depende diretamente do Throughput desejado e dos pacotes ativos.

Cenário	Usuários	Links (WAN)	Hardware Recomendado
SOHO / Filial	10-20	Até 500 Mbps	Intel Atom/Celeron, 4GB RAM, SSD 32GB
PME / Matriz	50-200	1 Gbps	Intel Core i3/i5 (AES-NI), 8GB RAM, SSD 64GB
Enterprise	500+	1-10 Gbps	Intel Xeon E3/Scalable, 16GB+ RAM (ECC), SSD Enterprise

ℹ️ NOTA: O uso de AES-NI é obrigatório para performance em VPNs modernas e versões futuras do pfSense.

Etapa 2: Virtualização vs Físico (Bare Metal)

Decidir entre virtualizar ou usar hardware dedicado é crítico.

1. Ambiente Virtual (Proxmox/ESXi)

• Vantagens: Snapshots, Backup fácil, uso eficiente de recursos.
• Requisitos:
  • NIC Passthrough: Recomendado para alta performance (1Gbps+).
  • VirtIO/VMXNET3: Drivers obrigatórios se não usar Passthrough.
  • Disable Hardware Checksum Offloading: Obrigatório nas configurações avançadas do pfSense (System > Advanced > Networking).

2. Ambiente Físico (Bare Metal)

• Vantagens: Performance bruta máxima, isolamento total.
• Recomendação: Use NICs Intel (i350, X520). Evite Realtek para ambientes críticos.

Etapa 3: Redundância e Alta Disponibilidade

Para ambientes críticos (Nível 3), a redundância é mandatória.

1. Disco: Utilize ZFS Mirror (RAID 1 via Software) na instalação.
2. Energia: Fontes redundantes e nobreak gerenciável com shutdown via NUT/UPS.
3. CARP (Failover): Requer 3 IPs públicos por link WAN e hardware idêntico.

5. SOLUÇÃO DE PROBLEMAS (TROUBLESHOOTING)

Problema 1: Baixa Performance de Rede em VM

• Causa: Checksum Offloading ativo ou drivers incorretos.
• Solução:
  1. Acesse System > Advanced > Networking.
  2. Marque: Disable hardware checksum offload, Disable hardware TCP segmentation offload, Disable hardware large receive offload.
  3. Reinicie o pfSense.

Problema 2: Alta CPU com pouco tráfego

• Causa: Interrupções de hardware (NICs Realtek ou defeituosas).
• Solução:
  1. Verifique interrupções via Shell: vmstat -i.
  2. Considere trocar a NIC por Intel ou desativar acelerações de hardware incompatíveis.

6. DADOS TÉCNICOS

Campo	Valor	Descrição
CPU Feature	AES-NI	Aceleração Criptográfica Obrigatória
Filesystem	ZFS	Recomendado para Integridade de Dados
NIC Driver	igb / em / ix	Drivers Intel estáveis (1G / 10G)
Min RAM	4GB	Mínimo para ZFS + Snort básico

7. VALIDAÇÃO FINAL (Definição de Pronto)

• Hardware suporta o throughput de WAN contratado?
• AES-NI validado no Dashboard?
• Se Virtual: Checksum Offloading desativado?
